적용 분야:

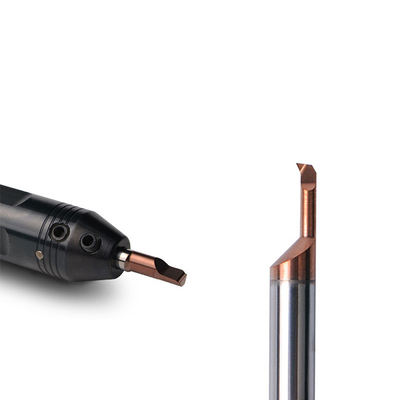

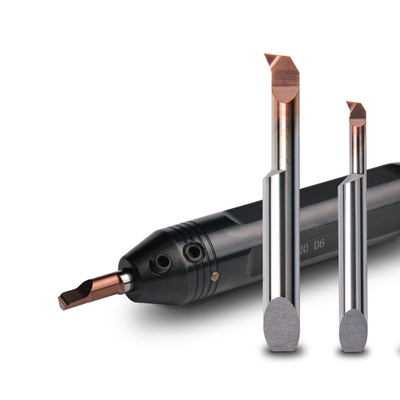

MBQR는 미니 토닝 턴에서 내부 구멍 프로파일링을 완료하는 데 널리 사용되는 내부 boring 및 프로파일링 도구입니다.그것은 특히 CNC 턴 및 센터링 기계와 같은 기계 도구에 적합합니다..
둥근 막대 MPR와 달리, MBQR는 후면 기울기 디자인을 갖추고 있으며, 정밀 도구 소지장과 호환됩니다.초미세 탄화물 위에 첨단 나노미터 코팅을 가공 표면의 부드러움과 착용 저항을 모두 향상시킵니다..
제품 세부 사항--- MBQR프로파일의 도구
MBQR의 완제품의 경우, 아래와 같은 특정 제품 정보:
| 브랜드 이름: | 익어 |
| 모델 번호: | MBQR 프로파일링 도구 |
| 사용자 정의 지원: | OEM, ODM, OBM |
| 표준: | ISO |
| 제품 종류: | 고화탄소 뚫기 작은 도구 |
| 소재: | 텅프렌 탄화물,100% 신소재 |
| 코팅: | 코팅이 있거나 없어도 정의해야 합니다. 나노 코팅 |
| 강도: | HRA 91~93.5 |
| 플루트의 길이가 | 20.0~35.0mm |
| 플루트 색상: | 청동, 매트 |
| 정확성: | ±0.005mm |
| 스칸 직경: | 40.0~7.0mm |
| 스탠크 타입 | 뒷쪽 기울기 |
| 톱 아크: | R0.03-R0.20 |
| 주로 MPR와 다른 것은: | a. MPR가 둥근 턱을 가지고 있는 동안 뒷쪽 끝은 기울어진다. 다른 코팅. c. 다른 도구 보관기에 적합하다. |
| 샘플 주문: | 받아들여졌다 |
| 사용: | 내부 회전 및 보어링 |
| 작업 조각 재료: | 강철, 스테인리스 강철, 철강 등 |
| 가공형: | 반공사/공사 |
제품 특징:
재정정치 필요 없음: 도구 재배정 필요성을 제거하여 시간 비용을 줄이고 효율성을 향상시킵니다.
통합 지루한 도구 디자인: 굴착 도구는 통합적으로 형성되며 독특한 칩 플루트 디자인은 칩 축적을 최소화하여 처리 효율성을 향상시킵니다.
정밀 밀링: 전체 프로세스는 정밀 밀링을 위해 5축 기계 도구를 사용하며 도구 끝의 r 각의 높은 정확성을 보장합니다.절단 가장자리는 500x 확대에서 현미경 아래 부드럽게 유지.
내부 냉각 용량: 기울어진 꼬리 쪽에 슬롯 디자인, 중앙 물 출구 절단 수갑과 결합, 가공 중에 효과적인 내부 냉각을 허용 합니다.
안정적인 클램핑: 고체 탄화물 굴착 막대는 위치 핀을 사용하여 어댑터에 정확하게 정렬되며, 고정 스크루 클램프는 딱딱한 클램핑에 대한 안정성을 향상시킵니다.
쉬운 도구 교체: 같은 유형의 도구를 위치 핀을 통해 쉽게 변경하고 동일한 전체 연장 길이를 유지합니다.
제품 사양:
| 모델 | 가공 구멍의 최소 지름 (mm) ΦA | ΦD | r | L1 | L2 | F | S | JS25 | AL25 |
|---|---|---|---|---|---|---|---|---|---|
| MBQR0406L02R003-D-(C) | 0.6 | 4 | 0.03 | 28 | 2 | 0.55 | 0.06 | ● | ● |
| MBQR0408L025R003-D-(C) | 0.8 | 4 | 0.03 | 28 | 2.5 | 0.75 | 0.08 | ● | ● |
| MBQR0410L04R005-D-(C) | 1.0 | 4 | 0.05 | 29 | 4 | 0.9 | 0.15 | ● | ● |
| MBQR0410L06R005-D-(C) | 1.0 | 4 | 0.05 | 31 | 6 | 0.9 | 0.15 | ● | ● |
| MBQR0412L04R005-D-(C) | 1.2 | 4 | 0.05 | 29 | 4 | 1.1 | 0.15 | ● | ● |
| MBQR0412L06R005-D-(C) | 1.2 | 4 | 0.05 | 31 | 6 | 1.1 | 0.15 | ● | ● |
| MBQR0415L05R005-D-(C) | 1.5 | 4 | 0.05 | 30 | 5 | 1.4 | 0.20 | ● | ● |
| MBQR0415L05R010-D-(C) | 1.5 | 4 | 0.10 | 30 | 5 | 1.4 | 0.20 | ● | ● |
| MBQR0415L08R005-D-(C) | 15 | 4 | 0.05 | 33 | 8 | 1. 4 | 0.20 | ● | ● |
| MBQR0415L08R010-D-(C) | 1.5 | 4 | 0.10 | 33 | 8 | 1.4 | 0.20 | ● | ● |
| MBQR0418L05R005-D-(C) | 1.8 | 4 | 0.05 | 30 | 5 | 1.7 | 0.20 | ● | ● |
| MBQR0418L05R010-D-(C) | 1.8 | 4 | 0.10 | 30 | 5 | 1.7 | 0.20 | ● | ● |
| MBQR0418L09R005-D-(C) | 1.8 | 4 | 0.05 | 34 | 9 | 1.7 | 0.20 | ● | ● |
| MBQR0418L09R010-D-(C) | 1.8 | 4 | 0.10 | 34 | 9 | 1.7 | 0.20 | ● | ● |
| MBQR0421L06R005-D-(C) | 2.1 | 4 | 0.05 | 31 | 6 | 1.85 | 0.25 | ● | ● |
| MBQR0421L06R010-D-(C) | 2.1 | 4 | 0.10 | 31 | 6 | 1.85 | 0.25 | ● | ● |
| MBQR0421L10R005-D-(C) | 2.1 | 4 | 0.05 | 35 | 10 | 1.85 | 0.25 | ● | ● |
| MBQR0421L10R010-D-(C) | 2.1 | 4 | 0.10 | 35 | 10 | 1.85 | 0.25 | ● | ● |
| MBQR0426L08R005-D-(C) | 2.6 | 4 | 0.05 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L08R010-D-(C) | 2.6 | 4 | 0.10 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L08R015-D-(C) | 2.6 | 4 | 0.15 | 33 | 8 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R005-D-(C) | 2.6 | 4 | 0.05 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R010-D-(C) | 2.6 | 4 | 0.10 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0426L12R015-D-(C) | 2.6 | 4 | 0.15 | 37 | 12 | 2.35 | 0.30 | ● | ● |
| MBQR0431L10R005-D-(C) | 3.1 | 4 | 0.05 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L10R010-D-(C) | 3.1 | 4 | 0.10 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L10R015-D-(C) |
3.1 | 4 | 0.15 | 35 | 10 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R005-D-(C) | 3.1 | 4 | 0.05 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R010-D-(C) | 3.1 | 4 | 0.10 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0431L15R015-D-(C) | 3.1 | 4 | 0.15 | 40 | 15 | 2.8 | 0.50 | ● | ● |
| MBQR0441L12R005-D-(C) | 4.1 | 4 | 0.05 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L12R010-D-(C) | 4.1 | 4 | 0.10 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L12R020-D-(C) | 4.1 | 4 | 0.20 | 37 | 12 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R005-D-(C) | 4.1 | 4 | 0.05 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R010-D-(C) | 4.1 | 4 | 0.10 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L16R020-D-(C) | 4.1 | 4 | 0.20 | 41 | 16 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R005-D-(C) | 4.1 | 4 | 0.05 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R010-D-(C) | 4.1 | 4 | 0.10 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0441L20R020-D-(C) | 4.1 | 4 | 0.20 | 45 | 20 | 3.8 | 0.60 | ● | ● |
| MBQR0551L15R005-D-(C) | 5.1 | 5 | 0.05 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L15R010-D-(C) | 5.1 | 5 | 0.10 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L15R020-D-(C) | 5.1 | 5 | 0.20 | 40 | 15 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R005-D-(C) | 5.1 | 5 | 0.05 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R010-D-(C) | 5.1 | 5 | 0.10 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L20R020-D-(C) | 5.1 | 5 | 0.20 | 45 | 20 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R005-D-(C) | 5.1 | 5 | 0.05 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R010-D-(C) | 5.1 | 5 | 0.10 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0551L25R020-D-(C) | 5.1 | 5 | 0.20 | 50 | 25 | 4.8 | 0.80 | ● | ● |
| MBQR0661L15R005-D-C | 6. 1 | 6 | 0.05 | 40 | 15 | 5.8 | 1.00 | ● | ● |
| MBQR0661L15R010-D-(C) | 6.1 | 6 | 0.10 | 40 | 15 | 5.8 | 1.00 | ● | ● |
| MBQR0661L15R020-D-(C) | 6. 1 | 6 | 0.20 | 40 | 15 | 5.8 | 1. ,00 | ● | ● |
| MBQR0661L20R005-D-(C) | 6.1 | 6 | 0.05 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L20R010-D-(C) | 6. 1 | 6 | 0.10 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L20R020-D-(C) | 6.1 | 6 | 0.20 | 45 | 20 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R005-D-(C) | 6.1 | 6 | 0.05 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R010-D-(C) | 6.1 | 6 | 0.10 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L25R020-D-(C) | 6.1 | 6 | 0.20 | 50 | 25 | 5.8 | 1.00 | ● | ● |
| MBQR0661L 30R005-D- ((C) | 6.1 | 6 | 0.05 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0661L 30R010-D-(C) | 6.1 | 6 | 0.10 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0661L30R020-D-(C) | 6.1 | 6 | 0.20 | 55 | 30 | 5.8 | 1.00 | ● | ● |
| MBQR0771L25R010-D-(C) | 7.1 | 7 | 0.10 | 54 | 25 | 6.8 | 1.20 | ● | ● |
| MBQR0771L25R020-D-(C) | 7.1 | 7 | 0.20 | 54 | 25 | 6.8 | 1.20 | ● | ● |
| MBQR0771L35R010-D-(C) | 7.1 | 7 | 0.10 | 64 | 35 | 6.8 | 1.20 | ● | ● |
| MBQR0771L35R020-D-(C) | 7.1 | 7 | 0.20 | 64 | 35 | 6.8 | 1.20 | ● | ● |
| ●:주류 (C): 내부 냉각 용액 사용자 정의를 지원합니다 JS25,AL25: 코팅 코드 | |||||||||
